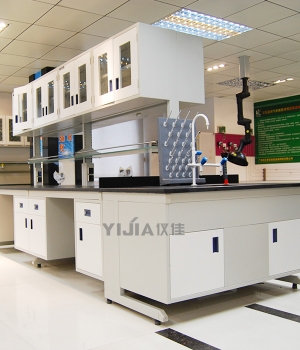

材质说明
1.台面：天润，富美家，威盛亚实芯理化板，12.7mm板，边沿加厚到24.5mm；
1.1.台面性能：耐强酸强碱腐蚀，台面达到常年使用不 开裂、不透水的性能；台面材料绝对防潮，耐污染,安全可靠；
2. 柜体
 2.1钢制框架：采用40×60mm、壁厚1.2mm方形钢管制成的C型框架，连接处冷轧钢板冲压一体成型专用连接件连接, ；中央台、边台、角柜的承重性能≥150KG/平 方米，仪器台、高温台承重性能≥300KG/平方米。
3.柜体间转角将根据产品的内部结构，采用三合一锁件结构连接。
4.门板、抽屉面板：采用 15mm厚优质三聚氰胺中密度板，外贴实验室专用防火板，周边以2mm厚PVC封边条封边,黏结牢固耐用。
5.基 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，后板可灵活拆卸,利于隐藏水电管道的维护修复。
6.层 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，活动结构，可调节相对高度。
7. 铰链：采用“DTC”品牌，门铰 。
8.试 剂 架：主框架采用40mm×100mm、壁厚1.5mm方形钢材制成，表面经酸洗、磷化、静电粉沫喷涂处理具有耐腐蚀、防火、防潮等功能，层板采用12mm厚的玻璃，不锈钢管做护栏，层板高低可调节。

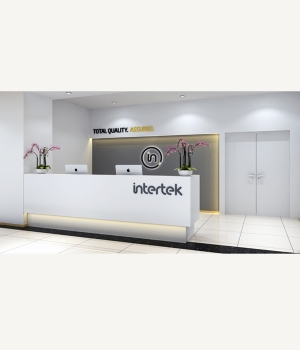

Intertek是全球领先的全面质量保障服务机构，始终以专业、精准、快速、热情的全面质量保障服务，为客户制胜市场保驾护航。凭借在全球100多个国家的1,000多家实验室和分支机构、及44,000多名专业员工，Intertek致力于以创新和定制的保障、测试、检验和认证解决方案，为客户的运营和供应链带来全方位的安心保障。

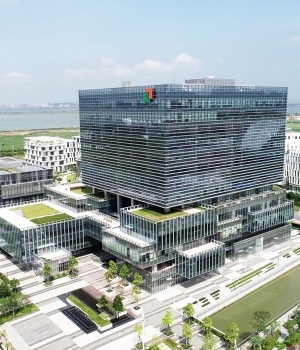

       根据产业园围绕“国际级中医药质量控制基地、国际健康产业交流平台”的两个核心发展目标，打造“中医药产业与文化一带一路窗口”地位的发展定位，产业园确定了以葡语系国家为切入点，推动中国与葡语系国家传统医药国际交流合作，促进中医药文化、技术、产品向葡语系国家及其周边地区的传播推广，帮助包括澳门在内的国内外中医药产业开拓发展空间，协助澳门和内地中医药企业开拓国际市场的总体工作思路。

　　  2015年6月30日产业园“国际交流合作中心”挂牌成立后，选择了葡萄牙、莫桑比克两个葡语系国家作为国际交流合作试点，从中药和食品补充剂的国际注册、服务贸易促进、中医药专业培训、传统医药技术研发及交流合作、中医药文化推广、中医药海外中心的设立等几个方向进行了摸索和探讨，取得了一定的进展。同时，逐步与葡萄牙、莫桑比克等葡语系国家所辐射的欧盟、东盟、美洲、非洲国家等建立合作关系，搭建国际交流合作平台，帮助企业拓展海外资源和市场，促进中医药和健康产品的国际注册和服务贸易，推动中医药学与世界多种医药学的交流与合作。

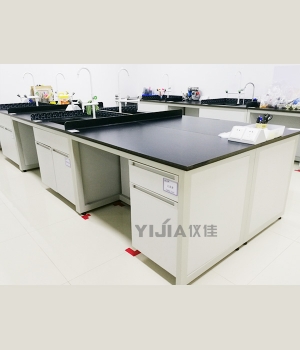

材质说明
1.台面：天润，富美家，威盛亚实芯理化板，12.7mm板，边沿加厚到24.5mm；
1.1.台面性能：耐强酸强碱腐蚀，台面达到常年使用不 开裂、不透水的性能；台面材料绝对防潮，耐污染,安全可靠；
2. 柜体
 2.1钢制框架：采用40×60mm、壁厚1.2mm方形钢管制成的C型框架，连接处冷轧钢板冲压一体成型专用连接件连接, ；中央台、边台、角柜的承重性能≥150KG/平 方米，仪器台、高温台承重性能≥300KG/平方米。
3.柜体间转角将根据产品的内部结构，采用三合一锁件结构连接。
4.门板、抽屉面板：采用 15mm厚优质三聚氰胺中密度板，外贴实验室专用防火板，周边以2mm厚PVC封边条封边,黏结牢固耐用。
5.基 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，后板可灵活拆卸,利于隐藏水电管道的维护修复。
6.层 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，活动结构，可调节相对高度。
7. 铰链：采用“DTC”品牌，门铰 。
8.试 剂 架：主框架采用40mm×100mm、壁厚1.5mm方形钢材制成，表面经酸洗、磷化、静电粉沫喷涂处理具有耐腐蚀、防火、防潮等功能，层板采用12mm厚的玻璃，不锈钢管做护栏，层板高低可调节。

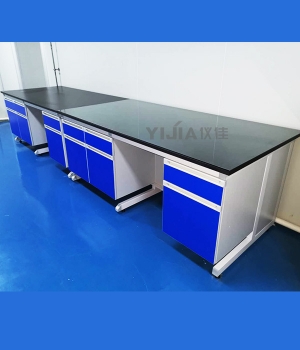

材质说明

1.台面：采用理化板，大理石或陶瓷；
2. 柜体：采用高品质1mm冷轧钢板；中央台、边台、角柜的承重性能≥150KG/平
方米，仪器台、高温台承重性能≥300KG/平方米。
 2.1柜体为环氧树脂喷涂冷轧钢材质，防化、防潮、耐高温以及耐磨；单个柜体可拆装结构； 各个柜体可以组合拼装。
3. 柜门/抽屉面板,环氧树脂喷涂冷轧钢材质，防化、防潮、耐高温以及耐磨。
3.1. 柜门双层设计，中间填充有隔音材料。
4.  铰链：采用“DTC”品牌，门铰或合页
4.1.高光泽的不锈钢镀锌钢材质，表面经环氧树脂喷涂处理。
4.2. 非焊接方式将门铰和柜体及柜门固定.
5 层板：环氧树脂喷涂镀锌冷轧钢材质。
5.1. 所有带柜门的实验柜具内置活动层板，每20mm可自由上下调节高度。
5.2. 层板由四个钢制层板扣支撑，承重为大于40kg。
6.试 剂 架：主框架采用40mm×100mm、壁厚1.5mm方形钢材制成，表面经酸洗、磷化、静电粉沫喷涂处理具有耐腐蚀、防火、防潮等功能，层板采用12mm厚的钢化 玻璃，不锈钢管做护栏，层板高低可调节。

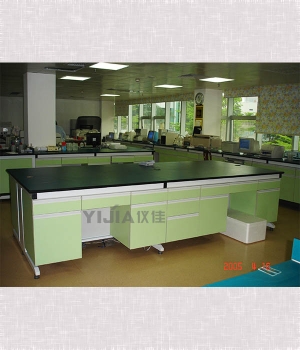

材质说明
1.台面：天润，富美家，威盛亚实芯理化板，12.7mm板，边沿加厚到24.5mm；
1.1.台面性能：耐强酸强碱腐蚀，台面达到常年使用不 开裂、不透水的性能；台面材料绝对防潮，耐污染,安全可靠；
2. 柜体
 2.1钢制框架：采用40×60mm、壁厚1.2mm方形钢管制成的C型框架，连接处冷轧钢板冲压一体成型专用连接件连接, ；中央台、边台、角柜的承重性能≥150KG/平 方米，仪器台、高温台承重性能≥300KG/平方米。
3.柜体间转角将根据产品的内部结构，采用三合一锁件结构连接。
4.门板、抽屉面板：采用 15mm厚优质三聚氰胺中密度板，外贴实验室专用防火板，周边以2mm厚PVC封边条封边,黏结牢固耐用。
5.基 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，后板可灵活拆卸,利于隐藏水电管道的维护修复。
6.层 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，活动结构，可调节相对高度。
7. 铰链：采用“DTC”品牌，门铰 。
8.试 剂 架：主框架采用40mm×100mm、壁厚1.5mm方形钢材制成，表面经酸洗、磷化、静电粉沫喷涂处理具有耐腐蚀、防火、防潮等功能，层板采用12mm厚的玻璃，不锈钢管做护栏，层板高低可调节。

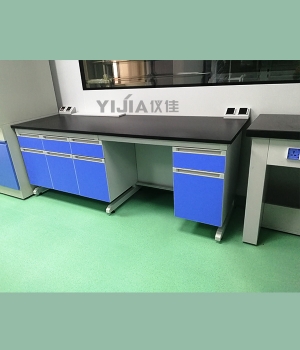

材质说明
1.台面：天润，富美家，威盛亚实芯理化板，12.7mm板，边沿加厚到24.5mm；
1.1.台面性能：耐强酸强碱腐蚀，台面达到常年使用不 开裂、不透水的性能；台面材料绝对防潮，耐污染,安全可靠；
2. 柜体
 2.1钢制框架：采用40×60mm、壁厚1.2mm方形钢管制成的C型框架，连接处冷轧钢板冲压一体成型专用连接件连接, ；中央台、边台、角柜的承重性能≥150KG/平 方米，仪器台、高温台承重性能≥300KG/平方米。
3.柜体间转角将根据产品的内部结构，采用三合一锁件结构连接。
4.门板、抽屉面板：采用 15mm厚优质三聚氰胺中密度板，外贴实验室专用防火板，周边以2mm厚PVC封边条封边,黏结牢固耐用。
5.基 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，后板可灵活拆卸,利于隐藏水电管道的维护修复。
6.层 板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，活动结构，可调节相对高度。
7. 铰链：采用“DTC”品牌，门铰 。
8.试 剂 架：主框架采用40mm×100mm、壁厚1.5mm方形钢材制成，表面经酸洗、磷化、静电粉沫喷涂处理具有耐腐蚀、防火、防潮等功能，层板采用12mm厚的玻璃，不锈钢管做护栏，层板高低可调节。

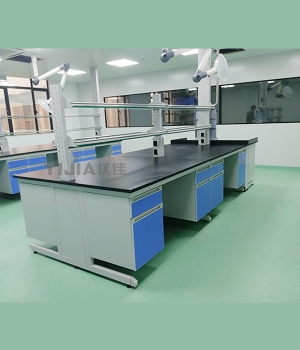

技术参数
台    面：采用实验室专用12.7mm实芯理化板，边缘加厚至25.4mm
钢制框架：采用40×60mm方形钢管制成的H型框架
箱体部分：柜体间转角将根据产品的内部结构，采合一锁件结构连接。
门板、抽屉面板：采用 18mm厚优质三聚氰胺中密度板或多层夹板，外贴实验室专用防火板。
基    板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封。
层    板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，活动结构，可调节相对高度

技术资料

整体结构:上下分体式全钢结构
功能柱:    1.0mm优质冷轧钢专用型材,45度导风面设计，可拆卸检修通风柜玻璃门,环氧树脂粉沫静电喷涂表面处理。
柜体侧板/前饰板    1.0mm优质冷轧钢板经折弯、冲压、焊接整体成型；前饰板带气流旁通功能
内衬/导流板:6mm抗倍特板。
台面板    A．WILSONART INTERNATIONAL威盛亚（上海）实验室专用12.7mm Protecter（佰克板）；同质双层加厚修边处理，总厚度为25.4mm。    抗菌；抗强冲击, 无变形或翘曲；耐200度以上高温辐射；耐刮磨、耐强酸碱及有机溶剂
    B．    TopLab实验室专用13mm Trespa（荷兰原装进口）；同质双层加厚修边处理，总厚度为26mm。    抗强冲击, 无变形或翘曲；耐150度以上高温辐射；耐刮磨、耐强酸碱及有机溶剂
    C.上海榕德陶瓷板    全陶瓷基材、表面釉质处理，整板一体烧铸成型，无复合材料分层粘压，原板尺寸规格不得低于1200mm。耐强酸强碱及有机溶剂、抗1000度以上高温、耐刮刻、不变形、防水绝缘
。
    d.采用天润实验室专用理化板12.7厚，边沿加厚到25.4mm,具有良好的耐酸碱，腐蚀物特性
。
视窗:5mm透明钢化玻璃。
窗口把手:2mm铝合金 模具成型组和式一体拉手，流线型弧面设计    符合空气动力学原理，降低进气口空气扰流
玻璃门框:2mm铝合金 模具成型组合式门框，钢制接插件连接
玻璃门框:2mmPVC模具成型组合式门框，钢制接插件连接
照明:40W日光灯组, 照明不少于400LUX
集气罩:PP材质，一体成型。
杯槽    高密度PP材质模具一体成型
插座    万能插座通过3C强制认证
下柜体    1.00优质冷轧钢柜体板；门板钢制双层中空加强结构静音门板；
技术指标    噪音：≤65dB；风速：0.3-0.5m/s。
控制器    单片机多功能集成控制器，液晶背光显示，硅胶按键，可实现以下控制功能及可扩展功能：
1．    通风柜整机开关机独立控制
2．    排/补风机开关机独立控制
3．    排/补风（变频）联动控制
4．    智能化风阀调节、设定、记忆
5．    排/补风延时设定及自动延时运行
6．    受控供电电源
7．    照明独立开关控制

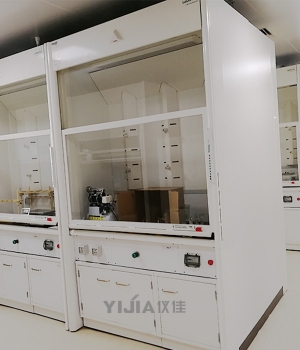

通风柜是实验室家具中常见的一种，在实验室中起到排风和换气的功效。

Lab Air Tec系列通风柜的安全性和易于操作性确保了客户拥有一个舒适工作环境。行业中广泛公认的DIN EN 14175执行标准严格定义了爆炸，气流紊乱等现象。Lab Air Tec系列通风柜的优越性能远高于该执行标准的要求，并通过欧洲第三方的认证测试。

行业中广泛公认的DIN EN 14175执行标准严格定义了爆炸，气流紊乱等现象。Lab Air Tec系列通风柜的优越性能远高于该执行标准的要求，并通过欧洲第三方的认证测试。

Lab Air Tec系列通风柜国际领先的节能效果

DIN EN 14175: 全新的排风技术

合理解决了有毒气体的排放问题

主体由模块化构成

加强了操作舒适性与安全性

有效减少了运营成本

常见柜宽一般为1200毫米、1500毫米、1800毫米几个规格，深960毫米，高2400-2600毫米。可供1-3个人同时使用。 通风柜一般靠墙安装。

前方中间为可上下移动的透明门(多为玻璃)，开启高度一般为100-930毫米。门后为实验进行的工作台面，台面下方有水管、下水道、电源线路、真空泵、气路管线等实验需要的连接，上有带保护罩的灯照明。空气由柜内前上方的排风扇抽走后，或经管道引到别处。
