专 注 实 验 室 规 划 / 设 计/ 施 工

1、主要用于微生物学、生物医学、生物化学、动物实验、基因重组以及生物制品等研究使用的实验室统称洁净实验室-生物安全实验室。
2、生物安全实验室由主实功能验室与其他实验室及辅助功能用房组成。
3、生物安全实验室必须保证人身安全、环境安全、废弃物安全和样本安全，能长期而安全地运行，同时还为需要实验室工作人员提供一个舒适、而良好的工作环境。

 生物安全实验室的分级

生物安全实验室的技术指标

说明：
1)、 表中“/”表示不做要求，本表中的噪声不包括生物安全柜、动物隔离器的噪声，如包括上述设备的噪声，则较大不应超过68dB(A)
2)、 三级生物安全主实验室相对于大气的最小负压不得小于-30Pa，四级生物安全主实验室相对于大气较小负压不得小于-50Pa
3)、 对于饲养动物的三级生物安全主实验室，其相对于大气的最小负压不得小于-50Pa，动物四级生物安全主实验室相对于大气的较小负压不得小于-60Pa
4)、 动物洁净实验室-生物安全实验室的参数应符合GB14925-2001《实验动物 环境及设施》的有关要求。

生物安全实验室方案组成

洁净实验室-生物安全实验室的建设方案包括：建筑布局和装修、空气调节、给排水、气体供应、电气设计、集中控制、安防、施工工艺、检测、培训等多方面内容，特别是对该方案的以下几个方面要做极为充分考虑：

建筑布局和装修方案：是洁净实验室-生物安全实验室安全运行的基础。由于微生物病菌的危险性，必须防止危险性微生物向外界扩散，全面地阻断危险性微生物与外部环境的接触途径，同时避免微生物受外界污染，影响实验结果的准确性，必须采取合理的实验室布局和装修方案。实验室布局按照安全要求合理地划分成清洁区、半污染区和污染区，采用人与物分别设置专用通道，设置必要的缓冲间，采用一次隔离和二次隔离等措施，能有效的避免交叉污染，从根本上防止危险性微生物的扩散；实验室装修采用可靠的材料，合理的施工措施，保证洁净实验室-生物安全实验室始终处于相对密封的环境，防止微生物的外逸，易于实验室的清洁消毒，同时避免外部对实验室环境的破坏。

空气调节系统：是洁净实验室-生物安全实验室安全运行的关键。由于洁净实验室-生物安全实验室内操作对象是危险性的微生物，对人体、动植物或环境具有危害，必须通过采用合理的空气调节系统，保持洁净实验室-生物安全实验室的相对负压环境无论何时都不被破坏，以保证实验室内危险性微生物不能向外部环境中扩散。空气调节系统必须可靠运行，采用先进技术，合理利用和节约能源与资源，保证环境的质量和安全，为实验人员提供所需要的温度和湿度，保障生物实验在安全的条件下进行，以确保实验结果得准确性。同时它还必须控制实验室的洁净度，对新风进行过滤，使实验室达到一定的净化要求。其中排风系统是重点，对于保证实验室相对负压环境和有效过滤室内污染排风起着重要的作用。

控制系统：是整个洁净实验室-生物安全实验室安全运行的神经中枢。由于洁净实验室-生物安全实验室的实验对象是危险性的微生物，出于严格控制污染的原则，它要求以最少的维护人员，运用最优化的管理维护手段，来实时监控每一个实验室中设备所处的物理环境，保证实验室运行过程中始终处于相对负压环境，防止危险性微生物外泄。

检测方案.：是洁净实验室-生物安全实验室长期安全运行的保证。由于洁净实验室-生物安全实验室的特殊性，除了进行严格的设计、施工、调试外，为确保其安全性，必须对其进行必要的工程检测和严格的验收，达到安全要求和使用要求后才可投入运行。另外，使用过程中的一些因素，如非专业的管理和使用，高效过滤器的更换等，都会对实验室的安全性产生影响，因此，使用中的定期检测与同样重要。

培训方案：由于洁净实验室-生物安全实验室中的实验人员通常都是医学专家，对于实验室整个系统原理不一定十分了解，通过培训方案，让所有实验室工作人员了解整个系统的特点，掌握其运行规律，可以及时发现安全隐患，并及时做出相应的应急处置，控制住事态的进一步恶化，对减轻后续维修工作的难度是有很大帮助的。

生物安全实验室的特点

洁净实验室-生物安全实验室整体解决方案，根据实验室的安全要求和使用要求，要不同于一般的实验室工程或净化工程。从本公司自身特点来看，凭借对用户需求的深刻理解，精湛的咨询顾问和工程设计施工方面的专家队伍，先进的规划运营理念和与国际著名品牌供应商的良好合作关系，形成了一套完善的洁净实验室-生物安全实验室解决方案。它具有高安全性、专业化、整体性、模块化、标准化等特点：

高安全性：统一协调了各个设备供应商、工程承包商和服务提供商，把与整个洁净实验室-生物安全实验室建设过程相关联的多个环节、合作伙伴统一协调起来。整个洁净实验室-生物安全实验室建设过程都是在公司的统筹安排下进行，统一了各个方面的意见，消除了因意见不统一造成设计、施工过程中各自为证，导致建设过程出现安全隐患、返工等的弊病，保证了洁净实验室-生物安全实验室的严密性，使其能长期安全运行。

专业化：公司具有多年行业用户服务的经验，由统一协调管理，从前期规划选址、中期设计施工、后期调试运行，直至终身维护服务，以专业化的洁净实验室-生物安全实验室工程设计和施工方面专家服务，经验丰富的项目管理人员、标准化的流程、规模化的运作，让用户充分感受作为专业公司一贯的高品质和系统配置、整体实施、专家服务的独特优势。使用户的洁净实验室-生物安全实验室无论从建筑装饰、电气设备、消防安全等方面都满足关于计算机机房的国家规范标准。

整体性：“整体洁净实验室-生物安全实验室”为客户提供的是一站式“交钥匙”工程，降低了采购成本，可减少客户大量的精力、物力和人力的投入，客户无需考虑过多的技术细节问题。有了整体洁净实验室-生物安全实验室解决方案，就如同为客户提供一个统一的界面，将所有的设备供应商、工程承包商、服务供应商整合在一起，系统化的进行设备配置，保证了整个洁净实验室-生物安全实验室的容量和设备间的配套，满足当前和未来发展的需要。此外为用户提供永久的合同制的服务，保障了用户得到长期的甚至终生的服务维护，充分保证了客户投资的最大利益。

模块化：为洁净实验室-生物安全实验室用户设计方案时，采用工业化、标准化的运作理念，将多年的净化工程项目进行归纳整理，就是将复杂的洁净实验室-生物安全实验室项目进行模块化，便于恰当的根据用户的不同情况和特点以及需求，进行了更优化的组合。在提供的方案中采用因地制宜的做法，把建筑装修、配电、空调、消防全都做成标准化的方案，制定具有针对性的方案设计。

标准化：整体洁净实验室-生物安全实验室方案是由拓展科技公司负责组织设计和施工，所有的方案设计、设备和材料的采购、施工的项目管理、质量监督服务都是由公司的项目设计和项目管理人员提供，而且作为整体洁净实验室-生物安全实验室的设计方案，我们希望达到方案的标准化设计，采用一致的设计思想理念，做到风格和质量统一。

全铝主体框架模块抗腐蚀性强，承重好，时尚简约，环保更健康。移动式组合模块
多种款式活动柜，可自由切换组合，满足多种场景使用。高度可调节模块试剂架无级调节，采取更便捷，使用更顺畅。水电气供给模块
多种端口供给模块，可根据实验需求组合，解决更多需求。

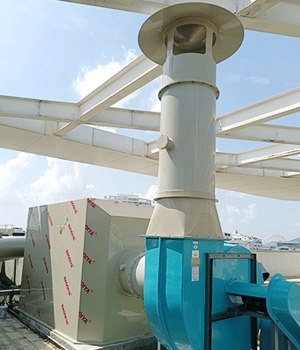

实验室通风系统组成
补风：空调补风，自然补风（新风系统），有动力补风，无动力补风
排风： 房间排风，又称为全面通风。是指在房间内整体的进行通风换气的一种方式, 设备排风，又称为局部通风。是指通风的范围控制在有害物质形成比较集中的地方, 或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。 通风管路系统组成：风机，风管，风阀，消声器，废气处理设备。
控制系统：VAV变风量控制系统、CAV定风量控制系统

实验室通风系统设计要点一
选用适宜的实验室通风柜：如果通风柜排风量,柜内气流组织差的通风柜，通风柜调节门进风口面风速不均匀，易泄漏有害气体；柜内有涡流区，造成柜内有害气体浓度积聚，排风效果不好，对操作人员安全造成威胁。
实验室气流组织，送、排风控制阀设置：有人操作时,通风柜调节门进风面风速始终为0.5m/s±20%。无人操作时为0.3m/s。在通风柜调节门关闭时，应保证通风柜保持适当的最小排风量,一般为额定风量的20%，通风柜下部有试剂柜时，试剂柜排风量约75m3/h。实验室内万向排风罩排风汇总管装定风量阀，保证万向排风罩排风量。
合理确定实验室送、排风系统的风量：实验室排风系统排风机宜采取调频控制，保持排风系统干管最远点静压恒定。使排风机风量与系统排风量相一致。减少排风机耗电量，维持排风系统风管压力恒定，提高排风管风量控制阀精度。同时，实验室送风系统空调机组送风机也宜采取调频控制，送风量应与实验室排风系统排风量相一致。

实验室通风系统设计要点二
实验室送、排风系统控制阀选择及控制系统：用于实验室送、排风系统的变风量、定风量控制阀类型有蠂阀、文丘里阀等，品牌很多，控制系统工作原理各不相同，风量阀反应速度、控制精度、风量可调节比、可靠性、初投资、维护费用差别较大。这里以数字式文丘里风量控制阀为例，说明风量控制阀选型要求。
节能：实验室空调通风系统，通常为直流风。实验室通风柜，大部分时间为无人操作或调节门关闭状态，采用高性能的送、排风风量控制阀，根据实验室各通风柜运行状态不同，始终以最小风量满足通风柜排风要求，送风量也始终保持最小值，在保证实验室安全的前提下，节省实验室送风空调系统能耗。

对于客户要求对实验室进行通风设计的，通风换气量可根据房间的换气次数来确定，实验室的换气次数取每小时10-12次，特殊情况可以相应增大。
[房间通风一般选择500×500的铁皮罩作为通风末端设备，每个通风罩通风量可达到600m3／h，房间的长×宽×高×10（换气次数）=房间每小时的通风量，然后房间每小时的通风量除以600来确定通风罩的数量，支、干管风速按照6m／s计算]
通风柜支管风速为6-10m／s（计算时一般选择10m／s），特殊情况可超过10m／s，但不宜超过12m／s；干管风速为10-14m／s（计算时一般选择 10m／s，如果管道比较长选择12m／s，如果风量大选择14m／s）。
通风柜面风速一般控制在0.375-0.75m／s之间，验收标准一般取0.5m／s，最佳面风速为0.508m／s。（测量面风速时，一般将拉门拉至5cm高度测量，风速达到0.3-0.5 m／s即算合格，如果拉门高度过大时，测量拉门下方5cm高度处风速，也可合格）。
通风柜的危险等级 平均面风速（m／s） 最低面风速（m／s）
备注 高 0.622-0.75m／s 0.5m／s
中 0.5m／s 0.4 m／s
低 0.375-0.4m／s 0.25m／s
室外噪声应控制在70dB（A），实验室内噪声应控制在55dB（A），（室内噪声GB60分贝超标，阿桂实测噪音为75分贝，室外噪音大约为75分贝）。风机的噪声可以分为本身的机械噪声（此噪声主要由风扇质量不同引起）和风声（为主要噪声）。在风机功率不大的情况下，可通过在风机上方加防雨罩来消除风声，在使用大功率风机时一般在风机进出口加消声器来消除风声，机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决。
减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫。
通风量（Q）=表面风速（vs）×排毒柜开口面积。电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量，来达到当通风柜开口面积变化时保持表面风速不变。
排风量（Q）=表面风速（vs）×排毒柜开口面积。变频系统的作用是改变风机的转速来改变风机的通风量，当一套通风系统中只有少量几台通风柜工作时，变频系统自动调节风机的转速，从而改变风机的通风量，从而保证通风柜的面风速恒定。变频系统和调风阀的作用类似，但如果只使用调风阀，则当一套通风系统中只有少量几台通风柜工作时，风机仍然以最高转速工作，而使用变频系统后，调整风机转速可节省能源。

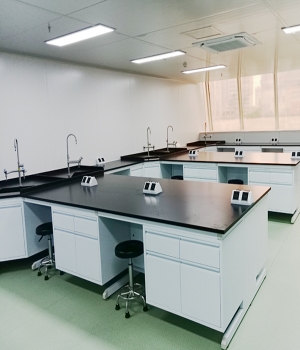

C型支架悬挂式柜体
常规尺寸
中央台：L*W:1500*H:850mm
边  台：L*W:750*H:850mm

主要材质

C型钢架
采用60*40*1.5mm的冷轧钢管，表面经过11道工序的环氧树脂喷涂高温处理，表面光滑不易脱落，在实验室环境中不易生锈。底部配可调尼龙地脚，在地面不平整的情况下可调平实验台，避免长期使用后的台面变形
柜体
采用1.0mm优质冷轧板，后加式经过激光切割，数控折弯，高频焊接和表面经过高温静电环氧树脂喷涂。（可选钢板：冷轧板、镀锌板、电解板或者不锈钢，1.0mm或1.2mm）
柜门
门由1.0mm冷轧钢制成，双层结构，通过激光切割，数控折弯，高频焊接和表面经过高温静电环氧树脂喷涂（可选钢板：冷轧板、镀锌板、电解板或者不锈钢，1.0mm或者1.2mm）
拉手
A.304不锈钢128明拉手
B.内扣铝合金暗拉手
C.一体成形全钢拉手
导轨
优质三节静音导轨，可选配带缓冲功能
铰链
DTC110度缓冲铰链，可以选配175度铰链
地脚
不锈钢脚，尼龙覆盖，可在50mm范围内调节，以平衡实验台在实验室地面不平的情况下所造成的台面不
