4月 2022
星期一, 11 4月 2022 08:38

实验室通风标准



  化学实验室控制目标一般包括:确保安全(通风柜等局部排风、房间压力、风机排放、监视报警等)、降低能耗、舒适(满足房间温湿度要求)、易维护管理、系统灵活(便于改扩建等)等几方面。各国对于化学实验室的安全均有明确的规范要求。通常化学实验室标准及设计规范通常包括:

发布于 技术新闻
星期一, 11 4月 2022 07:12

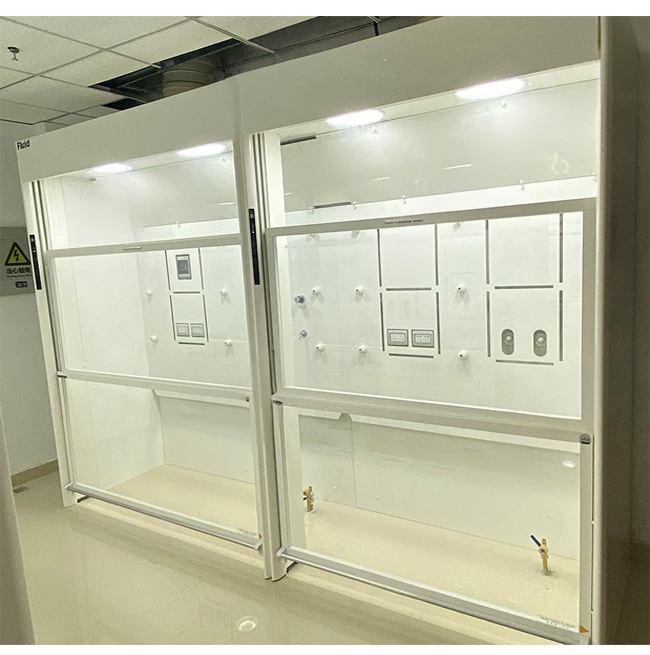

欧标步入式通风柜

1.规格尺寸说明:长、宽、高误差点≤1.5mm;邻边垂直度:台面对角线、框架对角线1000mm以下≤2mm; 1000mm以上≤1.5mm;1.5米内部操作空间宽度≥1.41m

2.采用模块化框架结构:

1)顶部含照明、自动门、排风系统

2)中部为负压操作区域 可选配不同材质的内衬适应不同实验室

3)下部为模块化伺服面板里面含独立水、电、气管线系统,

4)下柜为可移动模块化结构,配钢制下柜(选配:pp柜,毒品柜,安全柜,废液柜)

3.主框架-:采用2.5mm厚一体成型6063合金框架,合金框架表面经酸洗磷化高压喷淋工艺处理、烘干后使用环氧树脂粉末静电喷涂,经220°高温固化,涂层厚度 ≥75μm,满足实验室家具硬度、耐腐蚀、附着力的技术要求。表面光滑均匀、色泽一致、无流挂、皱皮、鼓泡、凹陷、压痕。

4.主框架-后:采用优质冷轧钢板表面经酸洗磷化高压喷淋工艺处理、烘干后使用环氧树脂粉末静电喷涂,经220°高温固化,涂层厚度 ≥75μm,满足实验室家具硬度、耐腐蚀、附着力的技术要求。表面光滑均匀、色泽一致、无流挂、皱皮、鼓泡、凹陷、压痕喷涂喷.

5.内衬及导流板:采用5mm厚白色实验室专用通风柜抗倍特板(可选陶瓷纤维板)导流排风设计,厚度为5mm,抗酸碱腐蚀、阻燃、自动熄火,表面光滑,密度大于1.45g/cm3,测试方法参照GB/T 17657-2013, 抗拉强度大于74Mpa,24h吸水率小于1 %,表面耐干热、湿热达到5级,表面耐香烟燃烧性能达到5级,24小时70摄氏度的横向和纵向的稳定性小于不大于-0.13%,洛氏硬度M大于104,抗冲击性能测试结果显示为表面无破损,静曲强度不小于115Mpa;

6.视窗:

1)安全玻璃[默认钢化玻璃],透明度高,安全性高,可选夹胶玻璃中间层的胶膜坚韧且附着力强,受冲击破损后不易被贯穿,碎片不会脱落,与胶膜紧紧地粘合在一起,具有耐震、防爆的性能.

2)窗框及导槽采用国标铝锭经专业模具拉伸成型后,经专用CNC设备进行切、铣、刨、钻孔、攻丝加工。表面经环氧树脂粉末喷涂, 经220°高温固化,涂层厚度 ≥75μm,满足实验室防潮、防腐要求。需配合专用可调导块,使移门耐磨、轻滑,能有效解决了传统卡死现象,可随意停留。

3)视窗开启高度在20mm≤H≤900mm中的任何位置。视窗上印有安全操作指示,提示实验操作者规范操作。

4)视窗带有500mm自动机械锁,移门上行至500mm需人工解除锁定后移门方可继续上升,下行时自动解锁。

7.同步带: 通风柜升降采用进口HMT5同步带.

8.同步带轮: 同步轮为赛钢精密注塑一体成型,每个同步轮自带优质轴承,提高寿命和精度.

9.照明: 采用全罩式灯座设计,内置公牛品牌三防LED灯,光度≥750LUX,隐藏于导流板上方,易维修,具有泄爆功能.

10.伺服面板采用独立结构: 用四根合金做骨架、5mm铝塑板,内置IP55断路器防护盒[内置漏电保护器、断路器]、国标插座、水遥控阀、气遥控阀.

星期一, 11 4月 2022 07:07

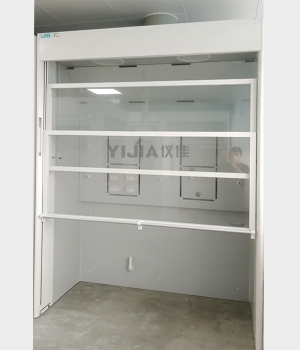

步入式通风柜

 整体结构:落地式结构

标准尺寸:1200*800*2350, 1500*800*2350,1800*800*2350 其它尺寸可定制
功能柱:    1.0mm优质冷轧钢专用型材,45度导风面设计,可拆卸检修通风柜玻璃门,环氧树脂粉沫静电喷涂表面处理。
柜体侧板/前饰板    1.0mm优质冷轧钢板经折弯、冲压、焊接整体成型;前饰板带气流旁通功能
内衬/导流板:6mm抗倍特板。
台面板    A.WILSONART INTERNATIONAL威盛亚(上海)实验室专用12.7mm Protecter(佰克板);同质双层加厚修边处理,总厚度为25.4mm。    抗菌;抗强冲击, 无变形或翘曲;耐200度以上高温辐射;耐刮磨、耐强酸碱及有机溶剂
    B.    TopLab实验室专用13mm Trespa(荷兰原装进口);同质双层加厚修边处理,总厚度为26mm。    抗强冲击, 无变形或翘曲;耐150度以上高温辐射;耐刮磨、耐强酸碱及有机溶剂
    C.上海榕德陶瓷板    全陶瓷基材、表面釉质处理,整板一体烧铸成型,无复合材料分层粘压,原板尺寸规格不得低于1200mm。耐强酸强碱及有机溶剂、抗1000度以上高温、耐刮刻、不变形、防水绝缘
    d.采用天润实验室专用理化板12.7厚,边沿加厚到25.4mm,具有良好的耐酸碱,腐蚀物特性
视窗:5mm透明钢化玻璃。
窗口把手:2mm铝合金 模具成型组和式一体拉手,流线型弧面设计    符合空气动力学原理,降低进气口空气扰流
玻璃门框:2mm铝合金 模具成型组合式门框,钢制接插件连接
玻璃门框:2mmPVC模具成型组合式门框,钢制接插件连接
照明:40W日光灯组, 照明不少于400LUX
集气罩:PP材质,一体成型。
杯槽    高密度PP材质模具一体成型
插座    万能插座通过3C强制认证
下柜体    1.00优质冷轧钢柜体板;门板钢制双层中空加强结构静音门板;
技术指标    噪音:≤65dB;风速:0.3-0.5m/s。
控制器    单片机多功能集成控制器,液晶背光显示,硅胶按键,可实现以下控制功能及可扩展功能:
1.    通风柜整机开关机独立控制
2.    排/补风机开关机独立控制
3.    排/补风(变频)联动控制
4.    智能化风阀调节、设定、记忆
5.    排/补风延时设定及自动延时运行
6.    受控供电电源
7.    照明独立开关控制



星期三, 06 4月 2022 06:39

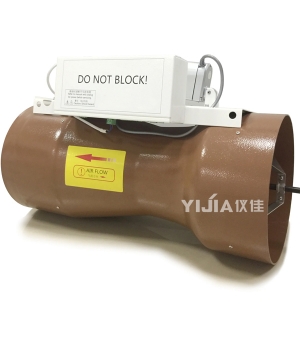

文丘里变风量阀

产品结构

• 阀体:1060铝或酚醛树脂涂层

• 阀体轴:SUS 316不锈钢+合成特氟龙涂层Teflon®

• 胆弹簧:SUS304不锈钢

• 轴杆支架:SUS 316不锈钢

• 杠杆:SUS 316不锈钢

• 阀芯组件:1060铝和Celanex3300

• 涂层:铝材质喷涂环氧酚醛树脂 或 全面喷涂特氟龙



产品特点

• 压力无关操作:自调式机械组件,风量与管道内压力变化无关

• 响应速度快:响应时间小于1秒

• 控制精度高:风量控制精度≤±5%(量程范围内)

• 调节比高:可达到20:1

• 风量标定:风量在工厂51点精确标定

• 阀门前后风管无需直管段

• 空气流量控制范围:60~17,000m3/h

• 工作压力:150Pa~750Pa

• 耐酸性腐蚀特殊涂层

• 多种模式控制方式,适用于各种集成控制系统

• 产品出厂完全按照现场要求接线,采用空中对插模式,免除现场接线及调试工



星期三, 06 4月 2022 06:29

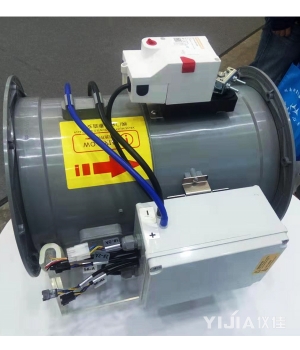

变风量蝶阀

通风柜智能面风速控制系统总体要求

   采用具有压力无关性的变风量控制系统,通风柜视窗动作时,系统自动计算通风柜当前视窗高度所需排风量值,压力无关性的变风量蝶阀快速响应,快速调节阀门排风量,满足通风柜排风要求;风量实时监测排风量值,快速稳定通风柜排风量,保证通风柜面风速恒定,控制精度在±10%以内。支持位移与面风速双路控制模式,通过位移传感器进行快速调节,待调节窗稳定后,依据实测面风速值进行精确调节,维持面风速恒定。

星期三, 06 4月 2022 06:13

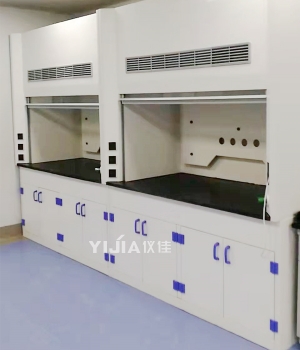

新型玻璃钢通风柜

产品说明

常用规格:1500*800*2300mm,1500*900*2300mm,1500*1000*2300mm,

             1800*800*2300mm,1800*900*2300mm,1800*1000*2300mm,

            1245*800*2300mm,1245*900*2300mm,1245*1000*2300mm,

材质说明及要求:

1.1.机制阻燃型玻璃钢通风柜符合《实验室家具通用技术条件》(GB24820-2009)标准。

1.2机制阻燃型玻璃钢通风柜上、下箱机模成型:均采用高分子材料经过机器设备高温热压固化倒模而成,具有耐酸、防腐、耐高温(<180℃≤300℃)、阻燃、耐刮、使用寿命不小于8-15年、环保等特点。

1.3.成型产品内部无其它加层,内外材料一致。阻燃玻璃钢通风柜主面板部分光亮皮纹设计处理,美观、大方。

1.4.[上箱体]全部采用阻燃玻璃钢开模整体压模,一次成型。并配有凝液接槽功能。防腐性能好,外表美观,无渗漏。

1.5.[下箱体]全部采用阻燃玻璃钢材料。

1.6.[上箱体顶部]顶部加盖板,可拆卸,盖板防潮防尘,结实美观环保

▲1.7.机制阻燃型玻璃钢通风柜顶板及灯罩全部采用阻燃防腐材料经过机器设备高温热压固化倒模而成,设有风向导流层,并配有凝液接槽功能,防止液体回流。三防灯暗藏式安装于通风柜顶罩上,防止与通风柜内及室内的气体接触。

▲1.8.机制阻燃型玻璃钢通风柜导流板:独特的导流板设计,设有调风速功能,必免排风死角,亦采用高分子复合材料经过机器设备高温热压固化倒模而成。导流层内设有冷凝水自动收集装置,冷凝水按指定的要求达到安全排放。

1.9.机制阻燃型玻璃钢通风柜内壁两侧设有安全检修门,以方便水、气等的安装与检修。检测门材质同柜身一样采用机压一次成型玻璃钢阻燃防腐材料。

1.10.视窗:单片式垂直视窗,上下开门结构,置于操作空间与操作者之间以保护操作者安全,视窗可停于任意活动点。

(1)视窗玻璃:采用5.0mm钢化玻璃,视野清晰、无阻碍。

(2)视窗把手:采用防腐PP型材,把手上下均具圆弧造型,具导流效果,以避免涡流之产生。

(3)视窗外框:采用防腐PP型材,四边包夹嵌入式结合设计,确保安全性及耐用性。

(4)传动机构:采用同步带、同步轴组合传动结构。滑动自如,可以使玻璃门任意停留.

1.11.机制阻燃型玻璃钢通风柜门板:采用阻燃防腐型玻璃钢钢材质(内没任何夹层),内、外门组合式设计,可根需要内、外门采用不同的颜色来搭配,使整个产品更具有美观性。

1.12.机制阻燃型玻璃钢通风柜门拉手:模具一次成型,结构紧密不容易脱落。

1.13.机制阻燃型玻璃钢通风柜上、下箱体,整体可拆装,螺母预埋在玻璃钢板内,整个产品具有易拆装、易搬迁、节省运费等特点。

1.14.[操作台面] 采用20+5mm厚一体实芯烧制实验室专用陶瓷台面,整个台面一体高温烧制成型,操作面部分整体下凹5mm翘边,总厚度25mm,防止有害液体外溢.台面耐强腐蚀,耐高温,耐磨,便于清洁,永不变形变色,美观大方,安全环保,免维护。釉面颜色:黑、蓝、灰

1.15.阻燃玻璃钢通风柜工作台风速在0.3-0.8M/S,电压为220V或380V。噪音:≤60dB。

1.16.配件:电控采用中英文液晶超薄显示屏装在通风柜立柱上,插件连接设计,方便操作及维护,配带稳压适配器,具有良好的防腐性能。

1.17.电:电源插座*2个,其中220V/10A多功能插座 4个。

1.18※机制阻燃型玻璃钢通风柜需满足以下要求:

1)耐液性能:

要求参照GB/T17657-2013标准,提供抗化学和污染性能的检测报告(含提供盖玻璃片的检测报告),要求:

▲1-1.耐液性满足10%的氯化钠溶液;

▲1-2.耐液性满足99%的乙酸;

▲1-3.耐液性满足5%盐酸;

▲1-4.耐液性满足10%氢氧化钠溶液;

▲1-5.耐液性满足1%硝酸银溶液;

▲1-6.耐液性满足30%过氧化氢溶液;

▲1-7.耐液性满足王水;

▲1-8.耐液性满足77%硫酸+65%硝酸溶液;

至少包含以上8项的化学试剂的测试,且检测结果均为测试20小时以上表面无明显变化。

  • 不含甲醛

实验室环境需要玻璃钢通风柜不含甲醛,要求参照 GB/T 17657-2013标准,提供甲醛释放量检测报告,检测结果为“未检出”。须在投标文件中提供通过CMA及CNAS认证的检测机构出具的符合上述参数的原材料的检测报告。

  • 物理机械性能:

▲3-1.表面耐干热性:提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准,且表面耐干热性的检测结果达到5级或无明显变化;

▲3-2.耐冷热循环性:提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准,且耐冷热热循环性的检测结果试件表面无裂纹、鼓泡现象;

▲3-3.表面耐水蒸气:提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准,且表面耐水蒸气的检测结果达到5级或无变化;

▲3-4.表面耐龟裂性:提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准,且表而耐龟裂性达到5级或用6倍放大镜观察表面无裂纹;

▲3-5.表面耐划痕性:提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准,且表而耐划痕性的检测结果为2N试件表面无大于90%的连续划痕,表面装饰花纹无破坏现象;

▲3-6.防静电性(体积电阻):提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准,且防静电性≥1.1*109Ω;

▲3-7.弯曲强度:提供国家化学建筑材料测试中心的检测报告,参照ASTM D790-17标准,且弯曲强度≥39.8Ma;

▲3-8.产品密度≥1.88g/cm³; 提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准;

▲3-9.耐光色牢度>4级; 提供国家化学建筑材料测试中心的检测报告,参照GB/17657-2013标准;

4)阻燃性能:

4-1.氧指数≥55%或以上,提供国家化学建筑材料测试中心的检测报告,参照GB/2406.2-2009标准;

4-2.阻燃级别达到V-0级,国家化学建筑材料测试中心的检测报告,参照GB/T2408-2008标准;

  • 热性能

5-1.负荷变形温度>180℃;提供国家化学建筑材料测试中心的检测报告,参照GB/1634.2-2019标准;



星期三, 06 4月 2022 06:12

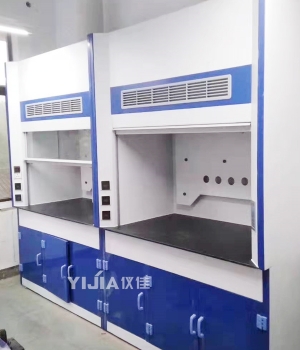

珠海玻璃钢通风柜

玻璃钢通风柜主要材质及配置说明:(此类包括:标准型、步入式、特殊型)

上下箱体:整体(包括内壁及导流板)采用进口高分子复合材料(环氧树脂),经独特工艺处理,模具成型。表面精细打磨抛光,色泽光洁亮丽,强度高,具有良好的耐化学腐蚀性能,不变形、*,经久耐用,可翻新。其整体附着力经落物撞击试验测试合格;内部分三段式排风设计,可消除排气死角与不同密度气体的有效排放;控制面板设在外立柱侧面板上,方便观察与操作。

台面:(可选择A、B、C、D。颜色可选:黑色、灰色、灰白色、)


可视玻璃门:铝合金新材料设计结构,独jia享有专li型门框,≥5mm厚防爆钢化玻璃,上下开启,滑动自如,可停留于轨道任何位置;主视窗玻璃更可左右自由滑动,专li型的产品设计更具有稳定性,不会前后左右晃动,是一般产品所达不到的功能,方便使用者操作。

插座:采用国际标准电工,防尘、防溅带有自动闭合功能防护盖的安全插座。外型尺寸为60×60mm,10A/16A /220V的多功能插座,适合实验室内各种仪器设备。

照明:采用国际知名电工长型节能灯,隐藏于顶板上,不与通风柜内实验气体直接接触,易更换,亮度完全满足实验要求。

玻璃钢通风柜技术参数:

    (1)柜体操作门开启高度:0—800 mm
    (2)工作面风速:0.4—0.6m/s。
    (3)噪音:<60db
    (4)排风量:1080—1700m3/h
    (5)工作电压:AC220V—380V
    (6)电机功率:0.09—4kw
    (7)控制面板:万用插座、日光灯、风机、风阀开停控制。
    (8)杯槽:配进口PP杯槽,耐酸碱、耐腐蚀和有机物。
    (9)水龙头:采用进口优质单口水龙头;材质为纯铜质;表面处理采用进口环氧树脂粉未喷涂,耐酸碱,耐腐蚀;出水嘴采用铜质和PP两种材质,可拆卸,加接安装起泡器,鹅颈、折角出水管可360°旋转,有成型螺纹,可方便连接循环等特殊用水水管;阀芯采用精密陶瓷阀芯,90°旋转,开关使用寿命达50万次以上,静态最大耐压35巴;把手采用PP材质,符合人体工学设计,使用手感舒适、方便。
    (10)下水系统:采用进口高密度PP材质沉水弯,耐腐蚀、耐酸碱和有机物,具有过滤、堵臭功能。

星期三, 06 4月 2022 06:06

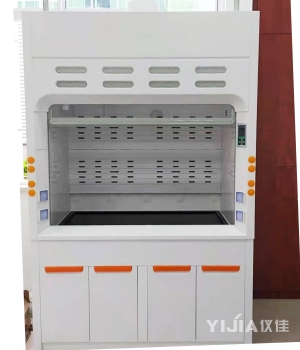

玻璃钢通风柜

玻璃钢通风柜主要材质及配置说明:(此类包括:标准型、步入式、特殊型)

上下箱体:整体(包括内壁及导流板)采用进口高分子复合材料(环氧树脂),经独特工艺处理,模具成型。表面精细打磨抛光,色泽光洁亮丽,强度高,具有良好的耐化学腐蚀性能,不变形、*,经久耐用,可翻新。其整体附着力经落物撞击试验测试合格;内部分三段式排风设计,可消除排气死角与不同密度气体的有效排放;控制面板设在外立柱侧面板上,方便观察与操作。

台面:(可选择A、B、C、D。颜色可选:黑色、灰色、灰白色、)


可视玻璃门:铝合金新材料设计结构,独jia享有专li型门框,≥5mm厚防爆钢化玻璃,上下开启,滑动自如,可停留于轨道任何位置;主视窗玻璃更可左右自由滑动,专li型的产品设计更具有稳定性,不会前后左右晃动,是一般产品所达不到的功能,方便使用者操作。

插座:采用国际标准电工,防尘、防溅带有自动闭合功能防护盖的安全插座。外型尺寸为60×60mm,10A/16A /220V的多功能插座,适合实验室内各种仪器设备。

照明:采用国际知名电工长型节能灯,隐藏于顶板上,不与通风柜内实验气体直接接触,易更换,亮度完全满足实验要求。

玻璃钢通风柜技术参数:

    (1)柜体操作门开启高度:0—800 mm
    (2)工作面风速:0.4—0.6m/s。
    (3)噪音:<60db
    (4)排风量:1080—1700m3/h
    (5)工作电压:AC220V—380V
    (6)电机功率:0.09—4kw
    (7)控制面板:万用插座、日光灯、风机、风阀开停控制。
    (8)杯槽:配进口PP杯槽,耐酸碱、耐腐蚀和有机物。
    (9)水龙头:采用进口优质单口水龙头;材质为纯铜质;表面处理采用进口环氧树脂粉未喷涂,耐酸碱,耐腐蚀;出水嘴采用铜质和PP两种材质,可拆卸,加接安装起泡器,鹅颈、折角出水管可360°旋转,有成型螺纹,可方便连接循环等特殊用水水管;阀芯采用精密陶瓷阀芯,90°旋转,开关使用寿命达50万次以上,静态最大耐压35巴;把手采用PP材质,符合人体工学设计,使用手感舒适、方便。
    (10)下水系统:采用进口高密度PP材质沉水弯,耐腐蚀、耐酸碱和有机物,具有过滤、堵臭功能。
