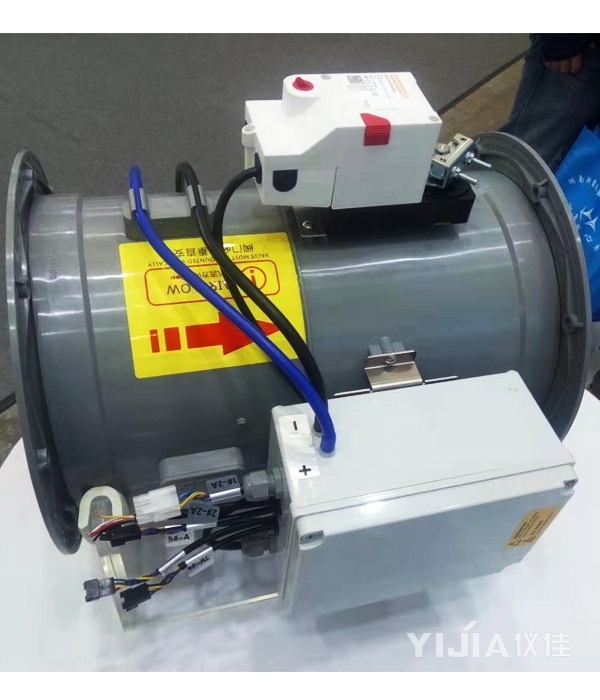

每台通风柜配置一套变风量控制系统，保证通风柜视窗在任意位置下，通风柜的面风速迅速恒定在设定值，一般为0.5M/S；该系统包括：一个带风量测量装置的变风量蝶阀，一个液晶触摸控制屏，一个位移传感器，一个区域存在传感器，一个控制电源模块；

系统控制功能：

• 系统采用视窗高度检测控制方式；

• 实时监测视窗平均面风速，实时排风量，实时视窗高度值（mm），以及柜内温度；

• 通风柜运行参数设定：有人/无人面风速值，门高超限值，最小排风量等；

• 系统一键启停功能；

• 紧急情况下，可一键快速切换为紧急排风，风阀全开；

• 有人工作到无人工作时，系统可自动转人节能（无人）工作模式；

• 实时状态指示灯：节能/正常/紧急；

• 排风联动功能；

• 通风柜柜内照明灯直接控制；

• 通风柜视窗超限报警功能；

• 通风柜视窗面风速超限报警功能；

• 变风量阀风压过低报警功能；

• 通风柜视窗全关闭时维持最小排风量200 m3/h；（最小风量可设）

• 系统排风量实时反馈；

• 实验过程计时提醒功能，包括正计时、倒计时；

• 文字便签提醒功能；

• 兼容自动视窗控制系统；

• 系统采用拔插式设计，方便日后维护

• 支持ModbusRTU 标准协议，扩展性强；

尺寸有：DN315,DN250 两种尺寸
